法兰的压力等级

依据ASME B16.5， 钢法兰有7个压力等级：Class150 - 300 - 400 - 600 - 900 - 1500 - 2500
法兰的压力等级很明确，Class300的法兰能承受比Class150更大的压力，因为Class300的法兰需要由更多的材料来制造，从而可以抵挡更大的压力。但是，法兰的受压能力受多种因素的影响。法兰的压力等级用磅来表示，一个压力等级有不同的表示方法。比如：150Lb 、 150Lbs、150# 和Class150 的意思是一样的。


压力等级举例

温度不同，法兰的承压能力也不同。温度上升，法兰的承压能力随之下降。举例来说，Class150的法兰在常温下承压能力为270PSIG，在400℉的承压能力为180 PSIG，在600℉的承压能力为150 PSIG，在800℉的承压能力为75 PSIG。
 换句话说，当压力下降时，允许温度上升，反之亦然。由于法兰可由不同的材料制造，比如不锈钢、铸铁、球墨铸铁，碳钢等等，每一种材料都有不同的压力等级。

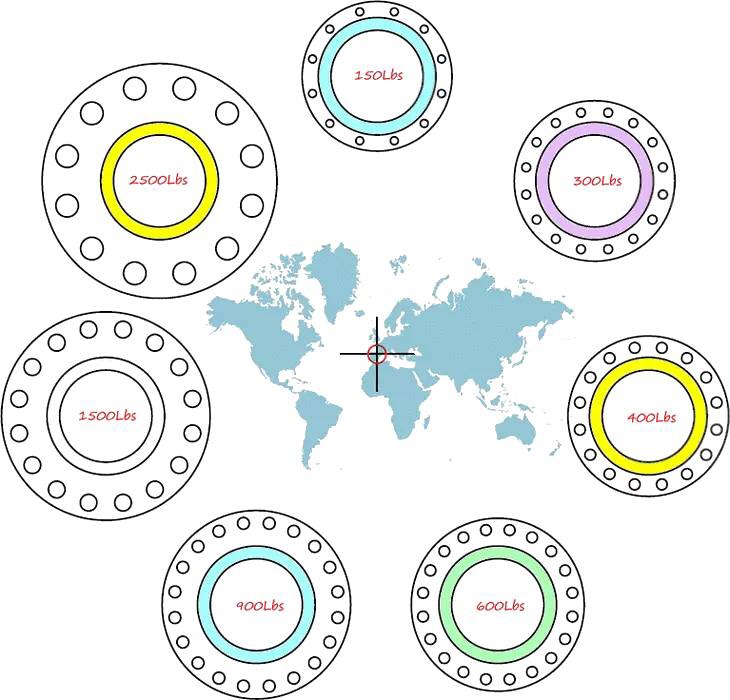

下图是一个NPS12的法兰示例，大家可以看到，法兰内孔和突面的直径都是相同的。但是，法兰的外径、螺栓孔中心圆直径、螺栓孔直径随着压力等级的增大而变大。
螺栓孔的数量和直径分别是：
CL 150 - 12 x 25.4     CL 300 - 16 x 28.6     CL 400 - 16 x 34.9     CL 600 - 20 x 34.9     CL 900 - 20 x 38.1     CL 1500 - 16 x 54     CL 2500 - 12 x 73
